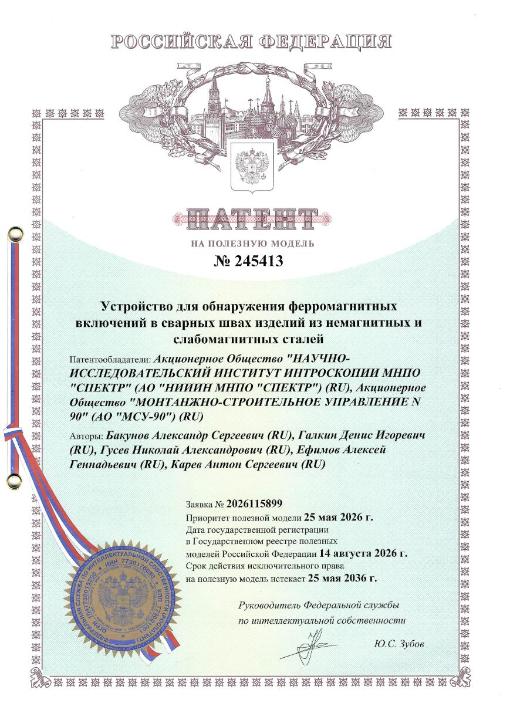

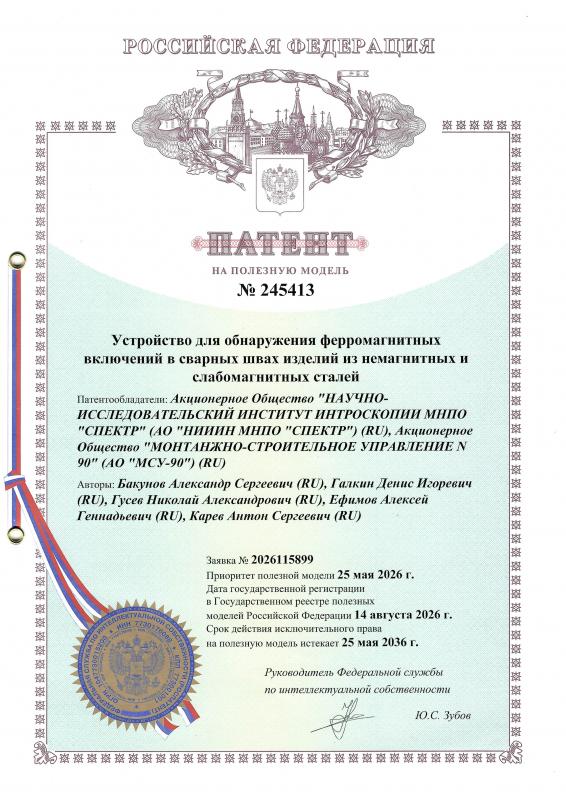

Дата государственной регистрации полезной модели — 14 августа 2026 года, приоритет установлен от 25 мая 2026 года. Патентообладателями являются АО «НИИИН МНПО «СПЕКТР» и АО «МСУ-90».

Запатентованное техническое решение используется при создании детекторов магнитных включений ДМВ-10 и ДМВ-40, разработанных для контроля сварных соединений изделий из немагнитных и слабомагнитных сталей.

Одна из важных задач такого контроля — выявление в сварном шве нежелательных ферромагнитных включений, которые могут возникать, в частности, при ошибочном применении сварочных материалов из ферромагнитных сталей. Для ответственных конструкций своевременное обнаружение таких включений имеет особое значение с точки зрения обеспечения качества и надежности сварных соединений. В описании ДМВ-40 отмечается, что подобные включения могут не выявляться традиционными для сварных соединений методами, такими как ультразвуковой и радиографический контроль.

В основе запатентованного устройства лежит магнитостатический принцип контроля. Конструкция включает постоянный магнит, магниточувствительный датчик и электронный блок обработки сигнала с системой индикации. Такое решение позволяет регистрировать локальные изменения магнитного поля, возникающие при наличии ферромагнитного материала в контролируемой зоне.

ДМВ-10 и ДМВ-40 — решения для контроля ответственных сварных соединений

Разработанная АО «НИИИН МНПО «СПЕКТР» линейка ДМВ предназначена для практического применения при контроле сварных соединений. В частности, ДМВ-40 представляет собой компактный высокочувствительный прибор для оперативного выявления ферромагнитных включений в сварных соединениях изделий из аустенитных сталей. Для него предусмотрены различные преобразователи в зависимости от конфигурации и толщины контролируемого соединения.

ДМВ-40 обеспечивает выявление ферромагнитного слоя высотой от 2 мм при суммарной толщине сварного соединения в зоне контроля до 22 мм, оснащен световой и звуковой сигнализацией и может использоваться непосредственно на строительных и монтажных площадках, а также в цеховых и лабораторных условиях.

Оборудование серии ДМВ востребовано при решении задач неразрушающего контроля в отраслях с высокими требованиями к надежности сварных соединений, включая атомную и энергетическую промышленность, нефтегазовый комплекс, машиностроение, судостроение и другие отрасли.

Получение патента подтверждает оригинальность разработанного технического решения и является результатом последовательной работы специалистов АО «НИИИН МНПО «СПЕКТР» по созданию отечественного оборудования для неразрушающего контроля.
